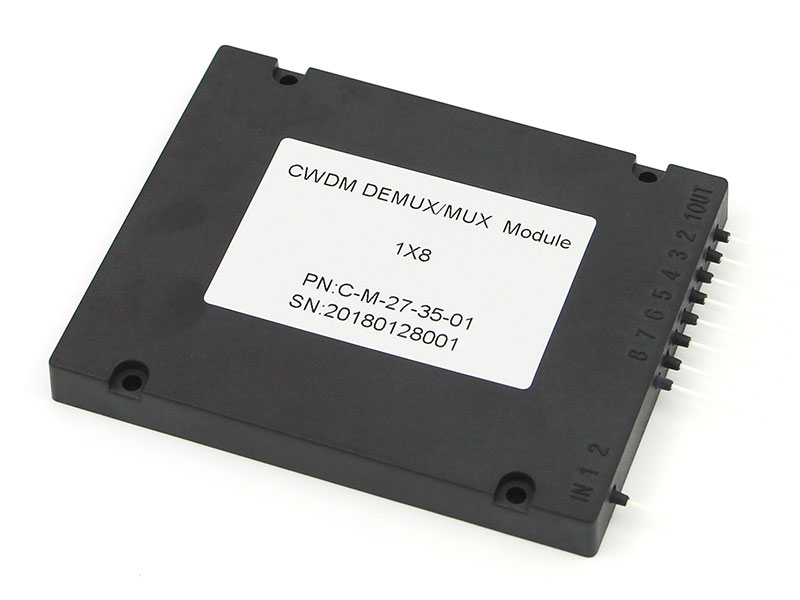

Le module CWDM est basé sur un film de filtre fin et des micro-optiques, assurant ces caractéristiques de large bande passante, de faible perte d’insertion et de haute isolation de canal, de haute stabilité et d’excellente fiabilité.
CaractéristiquesParamètre | Mux & Demux | ||||
Espacement des canaux (nm) | 20 | ||||
Nombre de canal | 2CH | 4CH | 8CH | 16CH | |
Longueur d’onde central (nm) | 1270~1610 | ||||
Bande passante du canal (@-0.5dB) (nm) | +/-7.5 | ||||
Type de fibre | ITU-T G652D avec tube libre de 0.9mm ou personnalisé | ||||
IL (dB) | 0.9 | 1.5 | 2.4 | 3.5 | |
Ondulation de bande passante (dB) | 0.5 | ||||
Isolation (dB) | Canal adjacent | 30 | |||
Canal non adjacent | 40 | ||||
Port de mise à niveau | 13 | ||||
PDL (dB) | 0.2 | ||||
PMD (ps) | 0.1 | ||||
RL (dB) | 45 | ||||
Directivité (dB) | 50 | ||||
Puissance optique max.(mw) | 500 | ||||
Température de travail (℃) | -5~65 | ||||
Température de stockage (℃) | -40~85 | ||||
Longueur de fibre (m) | 0.6 | ||||
Type de connecteur | SC/PC,LC/PC ou personnalisé | ||||
Boîte d’emballage (mm) | Montage en rack 19” 1U ou personnalisé |
PD-CWDM | Canals | Type de cavalier | Connecteur | Longueur de fibre |
2CH | B: 250um | 0: Aucun | 10:1.0m 15:1.5m | |
4CH | 9: 900um | 1: SC/UPC | 18:Autre 3:FC/UPC | |
8CH | 8: Other | 2: SC/APC | 4:FC/APC 5:LC/UPC | |
16CH | 6:LC/SPC 7:MU/UPC | |||
Personnalisé | 16:Autre |
