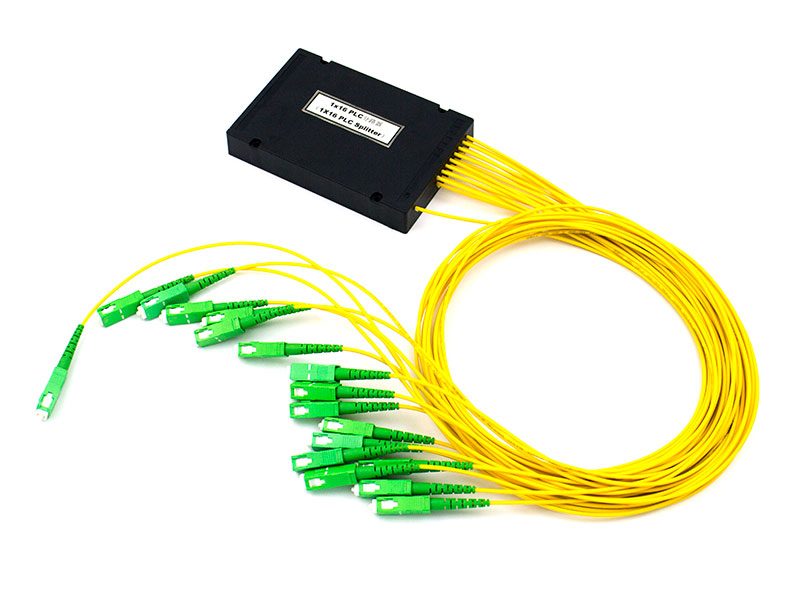

Planar Lightwave Circuit (PLC) Splitter

Coupleur optique planaire / Coupleur PLC

Nous produisons des variétés de coupleur PLC (Circuit d’onde planaire lumineuse) qui couvrent une large gamme de longueur d’onde allant de 1260nm à 1620nm et pouvant fonctionner dans une température variant de -40°C à +85°C. Les coupleurs PLC de KOC ont les configurations standards 1x4, 1x8, 1x16 and 1x32 et les structures sont personnalisables en 2x16, 2x32 et autres selon les besoins des clients.

Caractéristiques

Structure compacte, faible perte
Excellente stabilité
Longueur d’onde: 1260nm ~ 1650nm.

Spécifications

Configuration du port	1×2	1×4	2×4	1×8	2×8	1×16	2×16	1×32	2×32	1×64
Longueur d’onde de fonctionnement (nm)	1260~1650
PDL(dB)	< 0.2	< 0.3								< 0.5
Directivité (dB)	>55
Perte en retour (dB)	>55
Température de travail (℃)	-40~+85
Température de stockage (℃)	-40~+85
Type de fibre	G652D OR G657A
Nombre de canal	1×2	1×4	2×4	1×8	2×8	1×16	2×16	1×32	2×32	1×64
Perte d’insertion (dB)	≤ 4.3	≤ 7.20	≤ 7.5	≤ 10.5	≤ 11.2	≤ 13.6	≤ 14.6	≤ 17.0	≤ 17.5	≤ 21
Perte de l’uniformité (dB)	≤ 0.5	≤ 0.6	≤ 1.2	≤ 0.8	≤ 1.5	≤ 1.4	≤ 2.0	≤ 1.6	≤ 2.5	≤ 2.5
Dimensions de l’emballage (L×l×H) (mm)	40×4 ×4.0		45×4.5 ×4.0	40×4 ×4.0	45×4.5 ×4.0	45×4.5 ×4.0	60×7.0 ×4.0	50×7.0 ×4.0	65×7.0 ×4.0	60×12×4.0
Dimensions de l’emballage de câble de fibre solide de 0.9mm (L×l×H) (mm)	50×7.0 ×4.0		60×7.0 ×4.0	60×7 ×4.0	60×12 ×4.0	60×12 ×4.0	80×12 ×4.0	80×20 ×6.0	90×20 ×6.0	100×40×6.0

Fondé en 2005, KOC Communication Company a 15 ans d’expérience dans l’approvisionnement d’une gamme complète de hardware et composants de réseau pour les applications de télécommunication. Dans notre usine, nous utilisons un équipement de première classe et nous avons près de 2 décennies d’histoire en tant qu’expert fabricant, nous permettons d’offrir les meilleures lignes de câbles de fibre optique, les connecteurs de fibres, les adaptateurs de fibre optique, les boîtiers et armoires de fibre optique et plus encore.
